軸承基本結構：內圈、外圈、滾動體、保持架

　　外圈

　　軸承套圈 是具有一個或幾個滾道的向心滾動軸承的環形零件。

　　外圈種類：

　　圓錐外圈(圓錐滾子軸承)

　　雙滾道圓錐外圈(雙列圓錐滾子軸承)

　　調心外圈(調心球軸承、調心滾子軸承)

　　外球面外圈(外球面軸承)

　　內圈

　　內圈種類：

　　圓錐內圈(圓錐孔軸承，例如：調心球軸承、調心滾子軸承、外球面軸承)

　　雙滾道內圈(雙列球軸承，雙列滾子軸承，雙列圓錐滾子軸承)

　　寬內圈(外球面軸承)

　　帶擋邊內圈(圓柱滾子軸承)

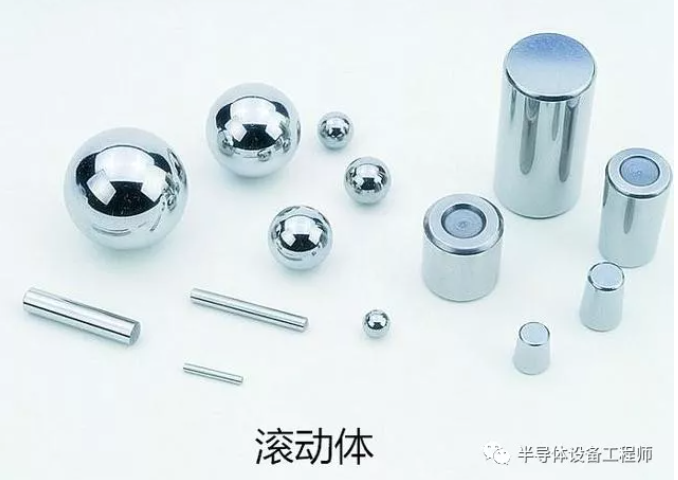

　　滾動體

　　滾動體是滾動軸承中的核心元件，由于它的存在，相對運動表面間才有滾動摩擦。

　　滾動體的種類有球，圓柱滾子，圓錐滾子，滾針等

　　軸承按滾動體的種類分為：

　　(1) 球軸承 -- 滾動體為球， 如：深溝球軸承，調心球軸承，角接觸球軸承，外球面軸承

　　(2)圓柱滾子軸承-- 滾動體為圓柱滾子，如：圓柱滾子軸承、推理圓柱滾子軸承、滾輪軸承，串列軸承

　　(3)鼓形滾子軸承-- 滾動體為鼓形滾子，如：調心滾子軸承

　　(4)圓錐滾子軸承-- 滾動體為圓錐滾子，如：圓錐滾子軸承，推力圓錐滾子軸承

　　(5) 滾針軸承-- 滾動體為滾針，滾針的長度與直徑之比大于3，但直徑小于或等于5mm。

　　4.保持架

　　軸承保持架指部分地包裹全部或部分滾動體，并隨之運動的軸承零件，用以隔離滾動體，通常還引導滾動體并將其保持在軸承內。

　　保持架的主要用途：

　　分離滾動體以減小軸承產生的摩擦熱量

　　使?jié)L動體均勻隔開，以優化載荷分布

　　在軸承的無載區引導滾動體

　　對于分離型的軸承，在安裝或拆卸其中一個軸承套圈時，可以把滾動體保持為一體

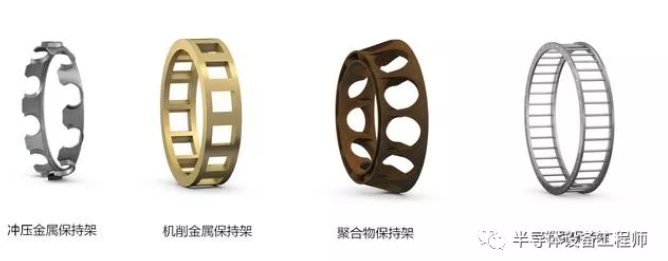

　　保持架主要類型有：

　　沖壓金屬保持架

　　沖壓金屬保持架(鋼板或黃銅薄板)重量輕且可耐受高溫。

　　機削金屬保持架

　　機削金屬保持架由黃銅、鋼或輕合金制成。其可承受高速、高溫、高加速度和高振動。

　　聚合物保持架

　　聚合材料保持架由聚酰胺 、聚酰胺 、聚醚醚酮或其他聚合物材料制成。聚合物材料保持架良好的滑動屬性幾乎不會產生摩擦，因此可以允許高速。在潤滑不良的情況下，這些保持架可降低突發故障以及故障副作用的風險，因?yàn)樗鼈兛梢栽谟邢逎櫥瑮l件下工作一段時間。

　　支柱型保持架

　　鋼制支柱型保持架是以銷釘貫通帶穿孔的滾子并且只用于大尺寸滾子軸承。這種保持架的重量相對較輕，可以容納大量的滾子。

　　5.軸承密封

　　密封可大幅延長軸承的使用壽命，因?yàn)槠鋵櫥瑒┍Ａ粼谳S承內且將污染物拒之門外。

　　防塵蓋

　　防塵蓋和內圈之間有一條小縫隙。帶防塵蓋的軸承適用于相對清潔的工況，或鑒于速度或工作溫度考慮必須低摩擦的應用。防塵蓋通常由薄金屬板沖壓而成，固定在軸承的一個套圈或墊圈上，并朝另一套圈或墊圈延伸，但不與另一套圈或墊圈接觸，為非接觸式密封。字母代號為 ZZ、2Z、ZZ、2ZR

　　密封件

　　帶密封件的軸承是中度污染配置的首選。在無法排除水分和濕氣的情況下，通常采用接觸式密封件。這些密封件與其中一個軸承套圈的滑動表面形成主動接觸。

　　字母代號為：2RZ、2RS、2RS1、2RSR、VV、DDU
